顯微鏡相機可以用數字方式捕捉并永久記錄顯微鏡下圖像，通過計算機等設備讀取圖像文件并可以在顯示器上顯示圖像，同時還可以通過圖像采集軟件進行圖像調整和定量分析。

目前相機傳感器主要分為以下四種類型：

1. CCD：CCD是電荷耦合器件的首字母縮寫。簡而言之，CCD是具有光敏區域并作為數碼相機傳感器使用的半導體芯片。CCD傳感器捕獲光子并將其轉換為電荷，而電荷則是用于成像的數字像素?cái)?shù)據。傳統上看，CCD傳感器是科學研究應用的最佳選擇。但是隨著新傳感器技術的出現，這種較為老舊的技術正逐漸風光不再。

2. EMCCD：EMCCD代表電子倍增電荷耦合器件。EMCCD是一種可以將高于CCD讀取噪聲的弱光信號放大的CCD傳感器。在傳統CCD中，極低的信號水平通常低于傳感器的讀取噪聲，因此其成像能力在以快速幀率捕捉極低光照水平下圖像的應用中受到限制。EMCCD相機以檢測弱光而著稱，所以您可能有時候聽見有人將其稱為弱光相機。由于具有較高靈敏度，它因此成為在極弱光線下捕捉快速生物現象的有效工具。

3. CMOS：CMOS即互補金屬氧化物半導體，也是CCD技術的后繼產品。CMOS和CCD之間的首要區別是信號電子的讀取架構。由于為單光敏二極管提供多讀出放大器，CMOS的讀取速度明顯快于CCD?？焖僮x取的弊端在于卷簾快門失真。由于CMOS快速掃描整個圖像以收集數據，而非每次捕捉一個像素，因此曝光時間差有時會導致失真。 相比之下，CCD傳感器可以通過在存儲電荷同時收集入射光子避免這種失真，從而讓其能夠同時讀出每個像素。傳統上，CMOS的信噪比低于CCD，但現在已經推出很多高質量的CMOS相機。另外，全局快門CMOS的引入解決了卷簾快門失真問題。

4. sCMOS：sCMOS是科研級互補金屬氧化物半導體的縮寫，通常也縮寫為科研級CMOS。sCMOS是一種具有大尺寸像素和低噪聲性能的CMOS傳感器。其具備比常規CMOS更高的靈敏度。通常我們會像冷卻CCD傳感器一樣，通過對sCMOS進行冷卻來最大限度減少暗電流，以此獲得更高的信噪比。sCMOS和EMCCD相機之間最重要的區別是sCMOS相機不具備長時間曝光的能力。對于需要長時間曝光或具有弱熒光信號的生物發光成像應用，EMCCD相機是首選，而sCMOS相機由于其能夠與多種成像技術配合使用而廣受歡迎。

由于技術的不斷進步，市場上涌現出了很多高品質的顯微鏡相機。相機成像性能由相機特定術語和規格決定，本文旨在介紹顯微鏡相機常見的規格參數，以提供關于如何選擇合適的相機來獲得高質量圖像的指導。

分辨率

分辨率是顯微鏡可用于觀察難以光學解析的微小結構。光學分辨率限制意味著更多的像素或較小的像素間距并不始終能夠提供更高的分辨率。獲得更好分辨率的關鍵在于選擇與數值孔徑（NA）、光學系統總倍率以及樣品空間頻率相關的適當像素間距。

許多人認為像素越多，分辨率就越高，圖像質量也越好。這種說法其實是不正確的。事實上決定相機分辨率的是像元尺寸而非個數。像元尺寸越小，分辨率越高。但要注意的是，要實現高分辨率的圖像，需要將像元尺寸和顯微鏡的光學分辨率相匹配。

在選擇相機的時候，如果是極弱光和高速的應用，需要追求極限靈敏度，那么選擇像元盡量大的相機；如果追求分辨率，那要選擇像元盡量小的相機。但由于受限于物鏡分辨率，更小的像元不能提高整個系統的分辨率。通常情況下，低倍率物鏡要求小像元相機與之匹配，高倍率物鏡要求大像元相機與之匹配。

QUANTUM 效率

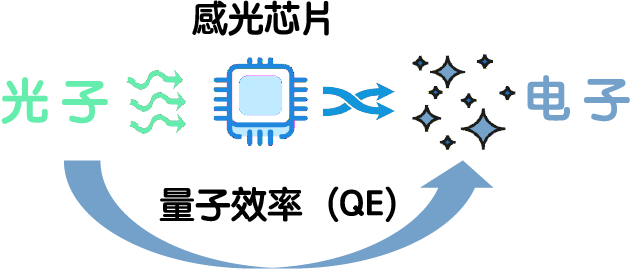

QUANTUM 效率（縮寫為 QE） 是傳感器以特定波長將光子轉換為電子的百分比，QE 越高意味著探測光線的靈敏度越高，使其在弱光應用環境更有利。此外，某些傳感器可能還經過特別調整，以便在不同的波長范圍內實現更高的靈敏度。根據您的應用環境，特定波長下的 QE 結果可能比其他因素更為重要。

普通CCD/CMOS芯片采用前照式技術，像素表面有部分被不透光的金屬結構覆蓋，光無法透過，導致QE損失。為提高QE，現代芯片在每個像素表面加做了微透鏡(micro lens)，使部分本來照射到金屬結構上的光偏轉，聚焦到芯片感光區域。這樣能對CMOS 芯片的QE有一定提高。

最新的背照式芯片技術將芯片反過來，光直接照射在芯片上，不用穿過上述的金屬結構層，對信號的阻擋也就不存在了。這樣可以獲得近乎完美的95% 峰值量子效率而且可以實現低至200nm的深紫外和高至1100nm的近紅外探測。

噪聲

即相機成像過程中固定存在的三種主要噪聲。它們分別是：顳暗噪聲、散粒噪聲和暗電流噪聲。

顳暗噪聲是無信號時傳感器中的噪聲，顳暗噪聲越低意味著圖像越清晰。所有傳感器都會產生一定程度的顳暗噪聲，這是由傳感器上的電子元件造成的。顳暗噪聲不受曝光時間的影響，不包括散粒噪聲。新版?zhèn)鞲衅骺衫眯录夹g(shù)優勢來降低顳暗噪聲。CCD / EMCCD和sCMOS相機由于傳感器的信號讀出結構不同，顳暗噪聲有很大差別。sCMOS相機的讀出噪聲遠低于CCD/EMCCD。

散粒噪聲是一種固有的物理現象，它是由于光子發射過程的不確定性導致的，反映了 光子到達率存在的統計偏差。散粒噪聲是信噪比中重要的影響因素。它決定了即使是沒有任何噪聲的理想相機，信噪比也不是無窮大的。事實上，散粒噪聲在大多數情況下是影響信噪比的最大元兇。

暗電流是相機傳感器內部的硅晶格產熱所產生的多余電子，它是隨時間累積的單位是 每個像素每秒產生的電子 (e-/p/s)。因此在長時間曝光的應用中，暗電流是一個需要著重考慮的因素。高速成像中，暗噪聲影響幾乎可以忽略，對于長時間曝光的應用，暗噪聲會隨著曝光時間線性增加，暗噪聲小的相機（如制冷CCD相機）會更有優勢。制冷是降低暗電流的主要措施，一般來說，溫度每降低7°C，暗電流減半。一般來說-25℃左右的制冷溫度已經能夠滿足絕大部分應用需求。

飽和容量

每個像素就像是一口井或一個桶，能夠容納一定數量的電子。飽和容量表明了單個像素能夠儲存的最大電子數，這與傳感器的像素大小有關。飽和容量越大，潛在動態范圍便越大。該數目越小，像素達到最高電荷的速度就越快。想象一下，如果所有像素均達到飽和容量，那么監視器會顯示白屏。僅憑飽和容量這一項并不能全面衡量傳感器的性能，因?yàn)轱D暗噪聲和量子效率需要與飽和容量互相結合，進而才能得出動態范圍與信噪比結果。

信躁比

信噪比是飽和狀態下信號與噪聲之比。飽和狀態下的噪聲主要為散粒噪聲。信噪比的值越高，所獲得圖像的對比度和清晰度相對于圖像中的噪聲而言便會越高。例如，如果SNR 為1，您所拍攝的對象與圖像中的噪聲相比便難以識別。在光線極低的應用環境下，比如暗視野顯微鏡和熒光成像，高信噪比是一項重要的規格。一般SNR需高于 35 dB。

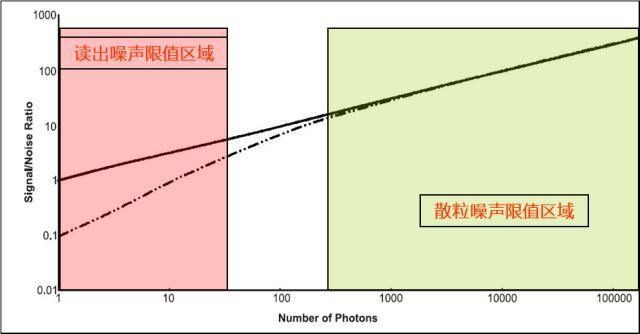

上圖為理想和實際信噪比曲線，在信號比較強的情況下，散粒噪聲遠遠大于讀出噪聲，信噪比位于散粒噪聲控制區域，這時決定信噪比的僅僅是信號強度和量子效率，增加曝光時間，加強激發光功率，或提高相機量子效率都能提高圖像信噪比。

不過，在許多實際應用尤其是活細胞成像中，為了避免光漂白、光毒性，或是為了提高速度，曝光時間很短，激發光強度也相對較弱，信號常常處在相對較低的水平。這時，信噪比位于讀出噪聲控制的區域，讀出噪聲對信噪比的影響比較大。相機靈敏度相同時，讀出噪聲越低，信噪比越高。

動態范圍

動態范圍是飽和狀態下的信號與傳感器能測量的最低信號之比。動態范圍越大，所獲得圖像的灰度細節等級就越高。換言之，動態范圍表明了相機探測最大和最小光強度的能力（陰影和高光）。動態范圍較高的型號能夠探測到更多細節。在室外應用場景下，當明亮區和黑暗區同時成像或者相機處在快速變化的光照條件下，動態范圍越高越好。

絕對靈敏度

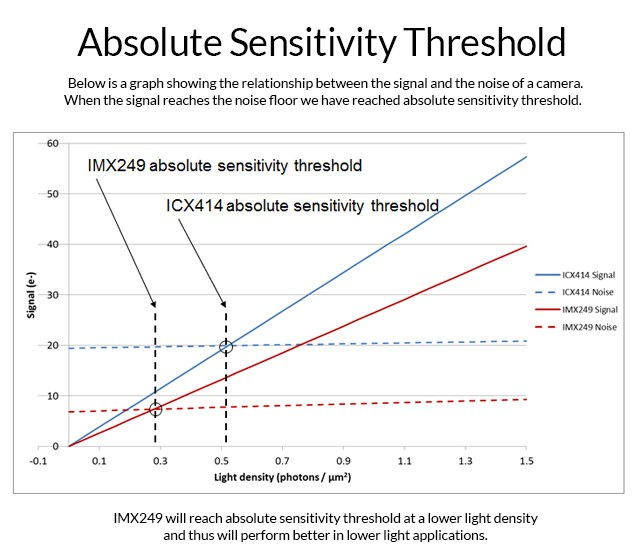

絕對靈敏度閾值是使信號等于噪音所需的光子數。光子數量越少，相機能從圖像噪聲中識別出有用成像數據的效果就越佳。此規格對于光線極低的應用環境而言尤為重要。與僅看QE或噪聲不同，絕對靈敏度閾值還能使我們更加了解傳感器的低光性能，因?yàn)樵撻撝低瑫r(shí)考慮了傳感器的QE和顳暗噪聲與散粒噪聲。

增益

該參數用于表明要發現16位ADU中的變化而需更改的電子數量（更多地被稱為灰度）。16位灰度相當于65535特有灰度級別，將需要特定數目的電子，才能使傳感器跳轉至下一個灰度級。
